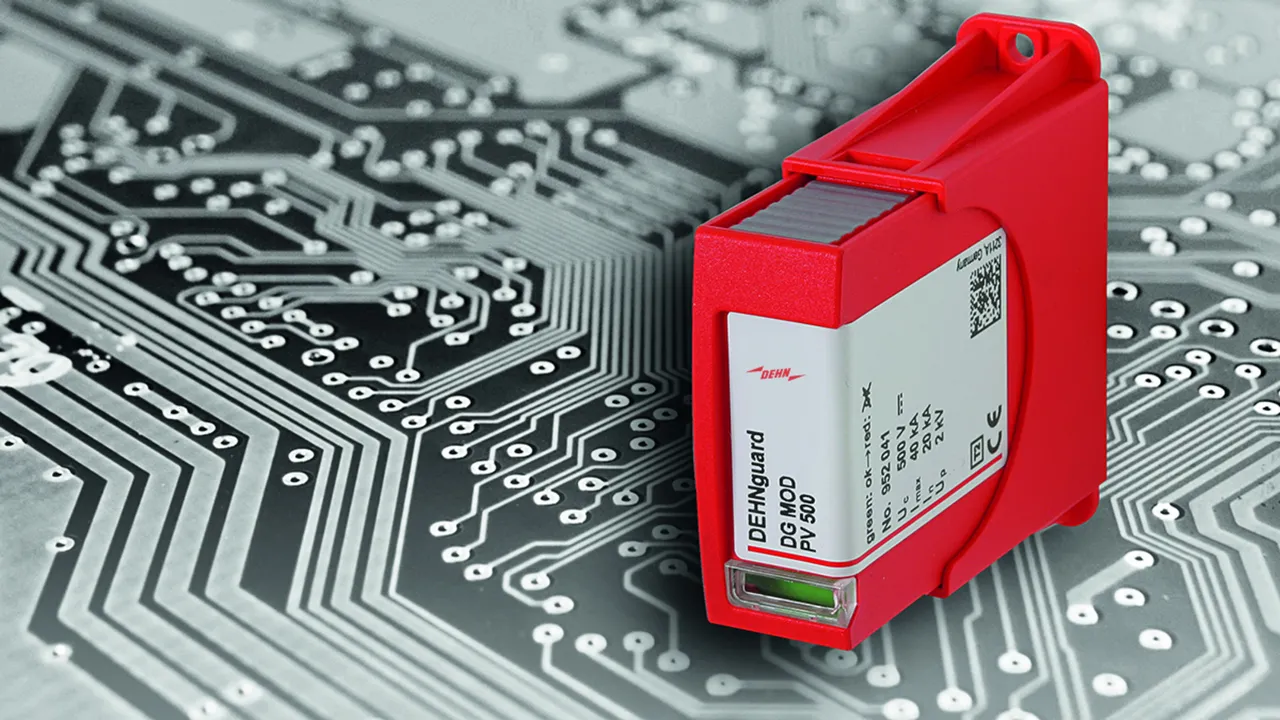

DEHNguard PCB

  • Socle pour modules de protection DEHNguard pour le montage et l’intégration sur des circuits imprimés
  • Intégration optimale d’un parafoudre type 2 dans un équipement
  • Utilisation simple et flexible pour tous les modes de connexion
  • Haute performance grâce à l’utilisation des modules de protection éprouvés DEHNguard
  • Module de protection et embase sont équipés d’un détrompeur mécanique afin d’éviter toute erreur lors du remplacement du module
  • Version sans et avec contact de télésignalisation pour dispositif de surveillance
  • Disponible : version satisfaisant les exigences élevées aux lignes de fuite et à la distance d'isolement dans l'air
  • Approprié pour d'autres modules de protection DEHNguard sur demande

DEHNguard PCB PV SCI ...

Socle unipolaire pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard.

3 Products

Part No. 952653 DG PCB PV SCI 300

GTIN 4013364150713, Customs tariff No. (EU): 85366930, Gross weight: 19.89 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PV 300 SCI
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 053)
Tension maximale continue DC (module): 500 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV SCI 300
Référence: 952653
ou équivalent

Certificates



Technical data

Module de protection DG MOD PV SCI 300 (réf. 952 053)
Tension max. de régime permanent DC (module) 300 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)

Product 952653 was added to Notepad.

Go to Notepad

Product 952653 was added to the cart.

Go to Web-Shop

Part No. 952651 DG PCB PV SCI 500

GTIN 4013364146310, Customs tariff No. (EU): 85366930, Gross weight: 19.89 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PV 500 SCI
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 053)
Tension maximale continue DC (module): 500 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV SCI 500
Référence: 952651
ou équivalent

Certificates



Technical data

Module de protection DG MOD PV SCI 500 (réf. 952 051)
Tension max. de régime permanent DC (module) 500 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)

Product 952651 was added to Notepad.

Go to Notepad

Product 952651 was added to the cart.

Go to Web-Shop

Part No. 952654 DG PCB PV SCI 600

GTIN 4013364149878, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PV 600 SCI
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 053)
Tension maximale continue DC (module): 600 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV SCI 600
Référence: 952654
ou équivalent

Certificates



Technical data

Module de protection DG MOD PV SCI 600 (réf. 952 054)
Tension max. de régime permanent DC (module) 600 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)

Product 952654 was added to Notepad.

Go to Notepad

Product 952654 was added to the cart.

Go to Web-Shop

DEHNguard PCB PV SCI ... FM

Socle unipolaire pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard, avec contact de télésignalisation pour un dispositif de surveillance (contact sec inverseur).

3 Products

Part No. 952753 DG PCB PV SCI 300 FM

GTIN 4013364150720, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PV 300 SCI FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 053)
Tension maximale continue DC (module): 300 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV SCI 300 FM
Référence: 952753
ou équivalent

Certificates



Technical data

Module de protection DG MOD PV SCI 300 (réf. 952 053)
Tension max. de régime permanent DC (module) 300 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact inverseur

Product 952753 was added to Notepad.

Go to Notepad

Product 952753 was added to the cart.

Go to Web-Shop

Part No. 952751 DG PCB PV SCI 500 FM

GTIN 4013364146327, Customs tariff No. (EU): 85366930, Gross weight: 20.49 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PV 500 SCI FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 051)
Tension maximale continue DC (module): 500 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV SCI 500 FM
Référence: 952751
ou équivalent

Certificates



Technical data

Module de protection DG MOD PV SCI 500 (réf. 952 051)
Tension max. de régime permanent DC (module) 500 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact Inverseur

Product 952751 was added to Notepad.

Go to Notepad

Product 952751 was added to the cart.

Go to Web-Shop

Part No. 952754 DG PCB PV SCI 600 FM

GTIN 4013364149885, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PV 600 SCI FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 054)
Tension maximale continue DC (module): 600 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV SCI 600 FM
Référence: 952754
ou équivalent

Certificates



Technical data

Module de protection DG MOD PV SCI 600 (réf. 952 054)
Tension max. de régime permanent DC (module) 600 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact inverseur

Product 952754 was added to Notepad.

Go to Notepad

Product 952754 was added to the cart.

Go to Web-Shop

DEHNguard PCB PV ...

Socle unipolaire pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard.

3 Products

Part No. 952643 DG PCB PV 300

GTIN 4013364150737, Customs tariff No. (EU): 85366930, Gross weight: 19.89 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PV 300
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 043)
Tension maximale continue DC (module): 300 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV 300
Référence: 952643
ou équivalent

Certificates



Technical data

Module de protection DG MOD PV 300 (réf. 952 043)
Tension max. de régime permanent DC (module) 300 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)

Product 952643 was added to Notepad.

Go to Notepad

Product 952643 was added to the cart.

Go to Web-Shop

Part No. 952641 DG PCB PV 500

GTIN 4013364146334, Customs tariff No. (EU): 85366930, Gross weight: 19.89 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PV 500
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 500 (n ° 952 041)
Tension maximale continue DC (module): 500 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV 500
Référence: 952641
ou équivalent

Certificates



Technical data

Module de protection DG MOD PV 500 (réf. 952 041)
Tension max. de régime permanent DC (module) 500 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)

Product 952641 was added to Notepad.

Go to Notepad

Product 952641 was added to the cart.

Go to Web-Shop

Part No. 952644 DG PCB PV 600

GTIN 4013364149892, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PV 600
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 600 (n ° 952 044)
Tension maximale continue DC (module): 600 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV 600
Référence: 952644
ou équivalent

Certificates



Technical data

Module de protection DG MOD PV 600 (réf. 952 044)
Tension max. de régime permanent DC (module) 600 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)

Product 952644 was added to Notepad.

Go to Notepad

Product 952644 was added to the cart.

Go to Web-Shop

DEHNguard PCB PV ... FM

Socle unipolaire pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard, avec contact de télésignalisation pour un dispositif de surveillance (contact sec inverseur).

3 Products

Part No. 952743 DG PCB PV 300 FM

GTIN 4013364150744, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PV 300 FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 300 (n ° 952 043)
Tension maximale continue DC (module): 300 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV 300 FM
Référence: 952743
ou équivalent

Certificates



Technical data

Module de protection DG MOD PV 300 (réf. 952 043)
Tension max. de régime permanent DC (module) 300 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact inverseur

Product 952743 was added to Notepad.

Go to Notepad

Product 952743 was added to the cart.

Go to Web-Shop

Part No. 952741 DG PCB PV 500 FM

GTIN 4013364146341, Customs tariff No. (EU): 85366930, Gross weight: 20.49 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PV 500 FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 500 (n ° 952 041)
Tension maximale continue DC (module): 500 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV 500 FM
Référence: 952741
ou équivalent

Certificates



Technical data

Module de protection DG MOD PV 500 (réf. 952 041)
Tension max. de régime permanent DC (module) 500 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact inverseur

Product 952741 was added to Notepad.

Go to Notepad

Product 952741 was added to the cart.

Go to Web-Shop

Part No. 952744 DG PCB PV 600 FM

GTIN 4013364149908, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PV 600 FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 600 (n ° 952 044)
Tension maximale continue DC (module): 600 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV 600 FM
Référence: 952744
ou équivalent

Certificates



Technical data

Module de protection DG MOD PV 600 (réf. 952 044)
Tension max. de régime permanent DC (module) 600 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact inverseur

Product 952744 was added to Notepad.

Go to Notepad

Product 952744 was added to the cart.

Go to Web-Shop

DEHNguard PCB ...

Socle unipolaire pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard.

2 Products

Part No. 952610 DG PCB 275

GTIN 4013364149816, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard 275
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD 275 (n ° 952 010)
Tension maximale continue DC (module): 275 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB 275
Référence: 952610
ou équivalent

Certificates



Technical data

Module de protection DG MOD 275 (réf. 952 010)
Tension max. de régime permanent AC (module) 275 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)

Product 952610 was added to Notepad.

Go to Notepad

Product 952610 was added to the cart.

Go to Web-Shop

Part No. 952614 DG PCB 385

GTIN 4013364149847, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard 385
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD 385 (n ° 952 014)
Tension maximale continue DC (module): 385 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB 385
Référence: 952614
ou équivalent

Certificates



Technical data

Module de protection DG MOD 385 (réf. 952 014)
Tension max. de régime permanent AC (module) 385 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)

Product 952614 was added to Notepad.

Go to Notepad

Product 952614 was added to the cart.

Go to Web-Shop

DEHNguard PCB ... FM

Socle unipolaire pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard, avec contact de télésignalisation pour un dispositif de surveillance (contact sec inverseur).

2 Products

Part No. 952710 DG PCB 275 FM

GTIN 4013364149830, Customs tariff No. (EU): 85366930, Gross weight: 20.59 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard 275 FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD 275 (n ° 952 010)
Tension maximale continue DC (module): 275 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB 275 FM
Référence: 952710
ou équivalent

Certificates



Technical data

Module de protection DG MOD 275 (réf. 952 010)
Tension max. de régime permanent AC (module) 275 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact inverseur

Product 952710 was added to Notepad.

Go to Notepad

Product 952710 was added to the cart.

Go to Web-Shop

Part No. 952714 DG PCB 385 FM

GTIN 4013364149854, Customs tariff No. (EU): 85366930, Gross weight: 20.59 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PCB 385 FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD 385 (n ° 952 014)
Tension maximale continue DC (module): 385 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB 385 FM
Référence: 952714
ou équivalent

Certificates



Technical data

Module de protection DG MOD 385 (réf. 952 014)
Tension max. de régime permanent AC (module) 385 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact inverseur

Product 952714 was added to Notepad.

Go to Notepad

Product 952714 was added to the cart.

Go to Web-Shop

DEHNguard PCB NPE (FM)

Socle unipolaire pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard. Version FM avec contact de télésignalisation (contact sec inverseur).

2 Products

Part No. 952650 DG PCB NPE

GTIN 4013364149823, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard NPE
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD NPE (n ° 952 050)
Tension maximale continue DC (module): 255 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB NPE
Référence: 952650
ou équivalent

Certificates



Technical data

Module de protection DG MOD NPE (réf. 952 050)
Tension max. de régime permanent AC (module) 255 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)

Product 952650 was added to Notepad.

Go to Notepad

Product 952650 was added to the cart.

Go to Web-Shop

Part No. 952750 DG PCB NPE FM

GTIN 4013364149861, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard NPE FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD NPE (n ° 952 050)
Tension maximale continue DC (module): 255 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB NPE FM
Référence: 952750
ou équivalent

Certificates



Technical data

Module de protection DG MOD NPE (réf. 952 050)
Tension max. de régime permanent AC (module) 255 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact Inverseur

Product 952750 was added to Notepad.

Go to Notepad

Product 952750 was added to the cart.

Go to Web-Shop

DEHNguard PCB PV I ... FM

Socle unipolaire permettant des lignes de fuite et des distances d'isolement dans l'air plus allongées entre les contacts de puissance et les contacts de télésignalisation. Pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard, avec contact de télésignalisation pour dispositif de surveillance (contact sec inverseur).

3 Products

Part No. 952941 DG PCB PV I 500 FM

GTIN 4013364228177, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PV I 500 FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV 500 (n ° 952 041)
Tension maximale continue DC (module): 500 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PV I 500 FM
Référence: 952941
ou équivalent

Certificates



Technical data

Module de protection DG MOD PV 500 (réf. 952 041)
Tension max. de régime permanent DC (module) 500 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact inverseur

Product 952941 was added to Notepad.

Go to Notepad

Product 952941 was added to the cart.

Go to Web-Shop

Part No. 952948 DG PCB PV I 600 FM

GTIN 4013364323919, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information



produit : DEHN
Type: DG PCB PV I 600 FM
Référence: 952948
ou équivalent

Certificates



Technical data

Module de protection DG MOD H PV 600 (réf. 952 048)
Tension max. de régime permanent DC (module) 600 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact inverseur

Product 952948 was added to Notepad.

Go to Notepad

Product 952948 was added to the cart.

Go to Web-Shop

Part No. 952949 DG PCB PV I 750 FM

GTIN 4013364323926, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information



produit : DEHN
Type: DG PCB PV I 750 FM
Référence: 952949
ou équivalent



Technical data

Module de protection DG MOD H PV 750 (réf. 952 049)
Tension max. de régime permanent DC (module) 750 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact inverseur

Product 952949 was added to Notepad.

Go to Notepad

Product 952949 was added to the cart.

Go to Web-Shop

DEHNguard PCB PVSCI I ...FM

Socle unipolaire permettant des lignes de fuite et des distances d'isolement dans l'air plus allongées entre les contacts de puissance et les contacts de télésignalisation. Pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard, avec contact de télésignalisation pour dispositif de surveillance (contact sec inverseur).

1 Product

Part No. 952951 DG PCB PVSCI I 500FM

GTIN 4013364228184, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard PVSCI I 500FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD PV SCI 500 (n ° 952 051)
Tension maximale continue DC (module): 500 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB PVSCI I 500FM
Référence: 952951
ou équivalent

Certificates



Technical data

Module de protection DG MOD PV SCI 500 (réf. 952 051)
Tension max. de régime permanent DC (module) 500 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact inverseur

Product 952951 was added to Notepad.

Go to Notepad

Product 952951 was added to the cart.

Go to Web-Shop

DEHNguard PCB I ... FM

Socle unipolaire permettant des lignes de fuite et des distances d'isolement dans l'air plus allongées entre les contacts de puissance et les contacts de télésignalisation. Pour le montage sur des circuits imprimés, approprié pour les modules de protection DEHNguard, avec contact de télésignalisation pour dispositif de surveillance (contact sec inverseur).

1 Product

Part No. 952910 DG PCB I 275 FM

GTIN 4013364266865, Customs tariff No. (EU): 85366930, Gross weight: 19.79 g, PU: 72.00 pièce(s)

Images

Additional information

Prise unipolaire PCB DEHNguard I 275 FM
Prise unipolaire pour les modules de protection DEHNguard
pour l'intégration sur les circuits
sécurité contre la confusion dans la partie inférieure et le module de protection
Montage au moyen de vis et de la soudure sur les circuits imprimés
Module de protection associé:
DG MOD 275 (n ° 952 010)
Tension maximale continue DC (module): 275 V
Pour la fixation au moyen de vis et de la soudure sur les circuits imprimés

produit : DEHN
Type: DG PCB I 275 FM
Référence: 952910
ou équivalent

Certificates



Technical data

Module de protection DG MOD 275 (réf. 952 010)
Tension max. de régime permanent AC (module) 275 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact inverseur

Product 952910 was added to Notepad.

Go to Notepad

Product 952910 was added to the cart.

Go to Web-Shop

DG PCB ... UL

2 Products

Part No. 952615 DG PCB 385 UL FM

GTIN 4013364535794, Customs tariff No. (EU): 85366930, Gross weight: 20.49 g, PU: 72.00 pièce(s)

Images

Additional information

Socle unipolaire DEHNguard DG PCB 385 UL FM
Socle unipolaire pour les modules de protection DEHNguard
pour le montage et l’intégration sur des plaques de circuit imprimé
avec contact de télésignalisation
Détrompeur mécanique par codage dans l’embase et le module de protection
Module de protection associé :
DG PLU 385 (Réf. 908 014)
Tension permanente max. AC (module) : 385 V
Pour le montage par vissage ou soudage sur des plaques de circuit imprimé

produit : DEHN
Type: DG PCB 385 UL FM
Référence: 952615
ou équivalent



Technical data

Module de protection DG PLU 385 (Réf. 908 014)
Tension max. de régime permanent AC (module) 385 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact inverseur

Product 952615 was added to Notepad.

Go to Notepad

Product 952615 was added to the cart.

Go to Web-Shop

Part No. 952616 DG PCB 510 UL FM

GTIN 4013364535800, Customs tariff No. (EU): 85366930, Gross weight: 20.49 g, PU: 72.00 pièce(s)

Images

Additional information

Socle unipolaire DEHNguard DG PCB 510 UL FM
Socle unipolaire pour les modules de protection DEHNguard
pour le montage et l’intégration sur des plaques de circuit imprimé
avec contact de télésignalisation
Détrompeur mécanique par codage dans l’embase et le module de protection
Module de protection associé :
DG PLU 510 (Réf. 908 013)
Tension permanente max. AC (module) : 510 V
Pour le montage par vissage ou soudage sur des plaques de circuit imprimé

produit : DEHN
Type: DG PCB 510 UL FM
Référence: 952616
ou équivalent



Technical data

Module de protection DG PLU 510 (Réf. 908 013)
Tension max. de régime permanent AC (module) 510 V
Montage soudé sur circuits imprimés
Indice de protection IP 20 (avec module de protection enfiché)
Contacts de télésignalisation/Type de contact inverseur

Product 952616 was added to Notepad.

Go to Notepad

Product 952616 was added to the cart.

Go to Web-Shop
back to top
