Hochspannungsanzeiger HSA 194

Einfach – Sicher prüfen

Zum berührungslosen Feststellen der Spannungsfreiheit an Schaltanlagen und Hochspannungsfreileitungen bzw. mittig geerdete einphasige Bahnstromleitungen
Kosten- / platzsparender Transport

Details

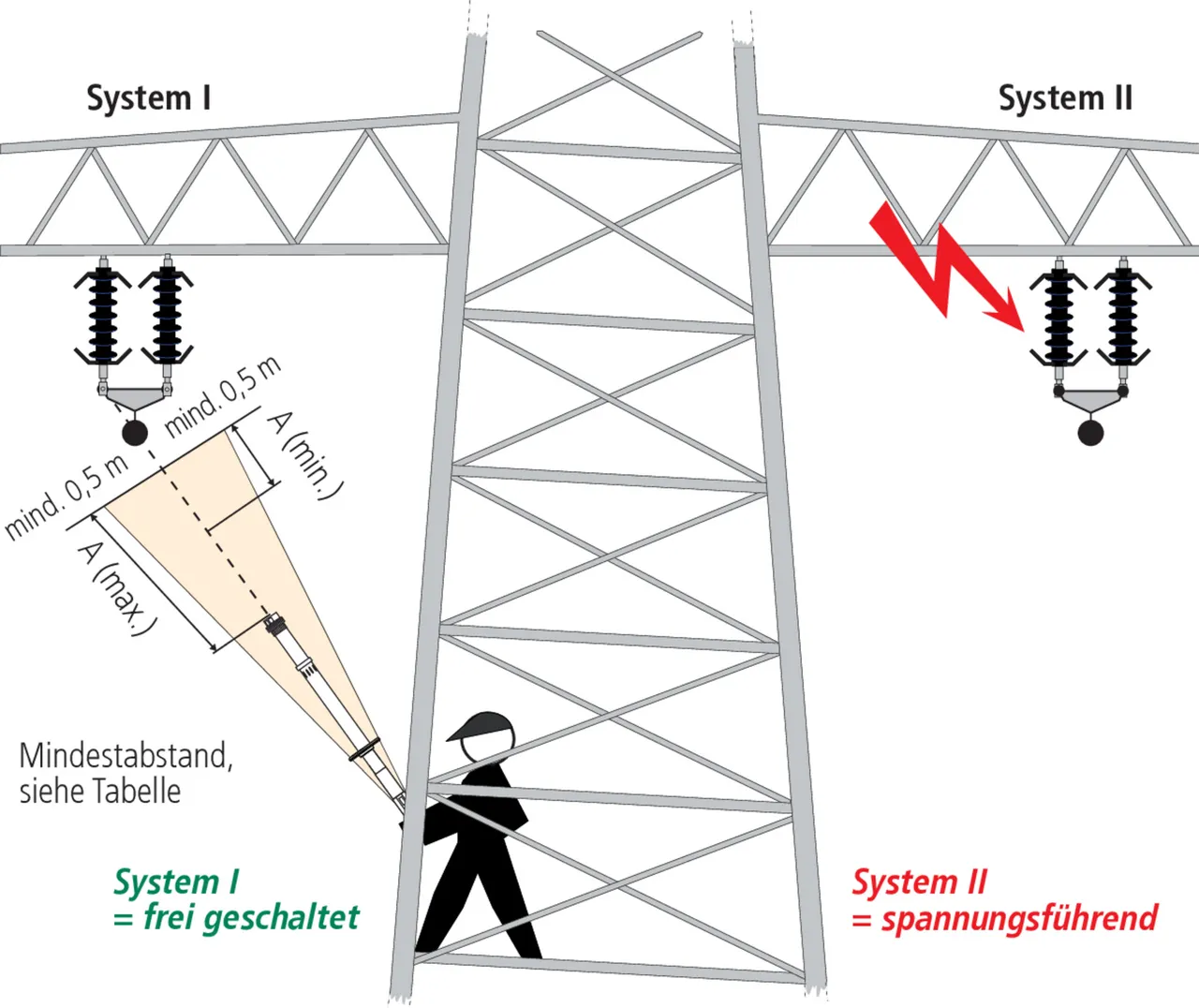

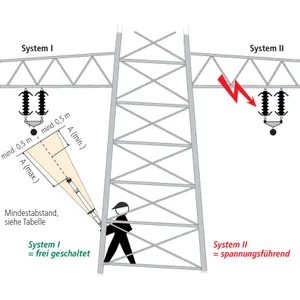

Bild 1: Anwendungsbeispiel Gittermast-Eckstiel mit Schalterstellung „Aufstiegskontrolle“ (nur HSA 194 110 420 SN7737)

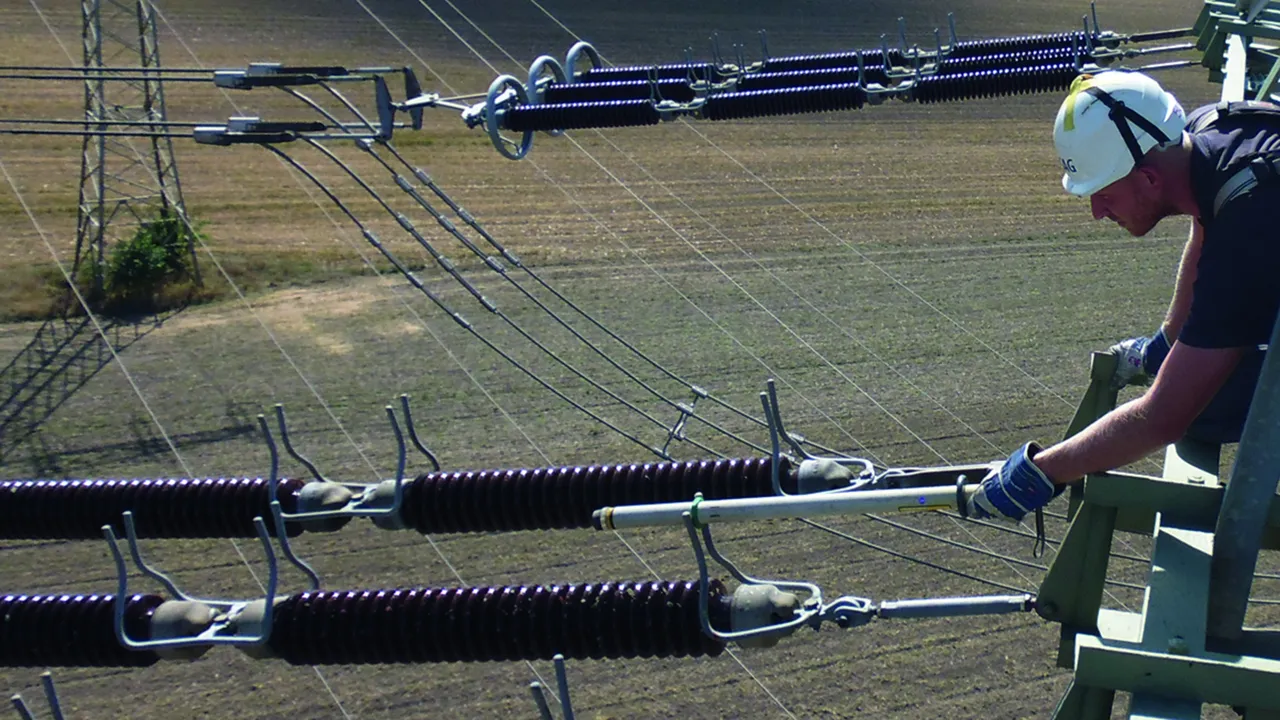

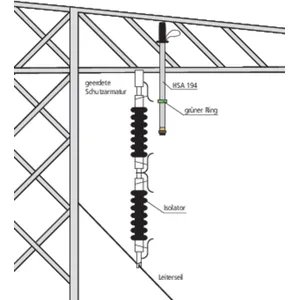

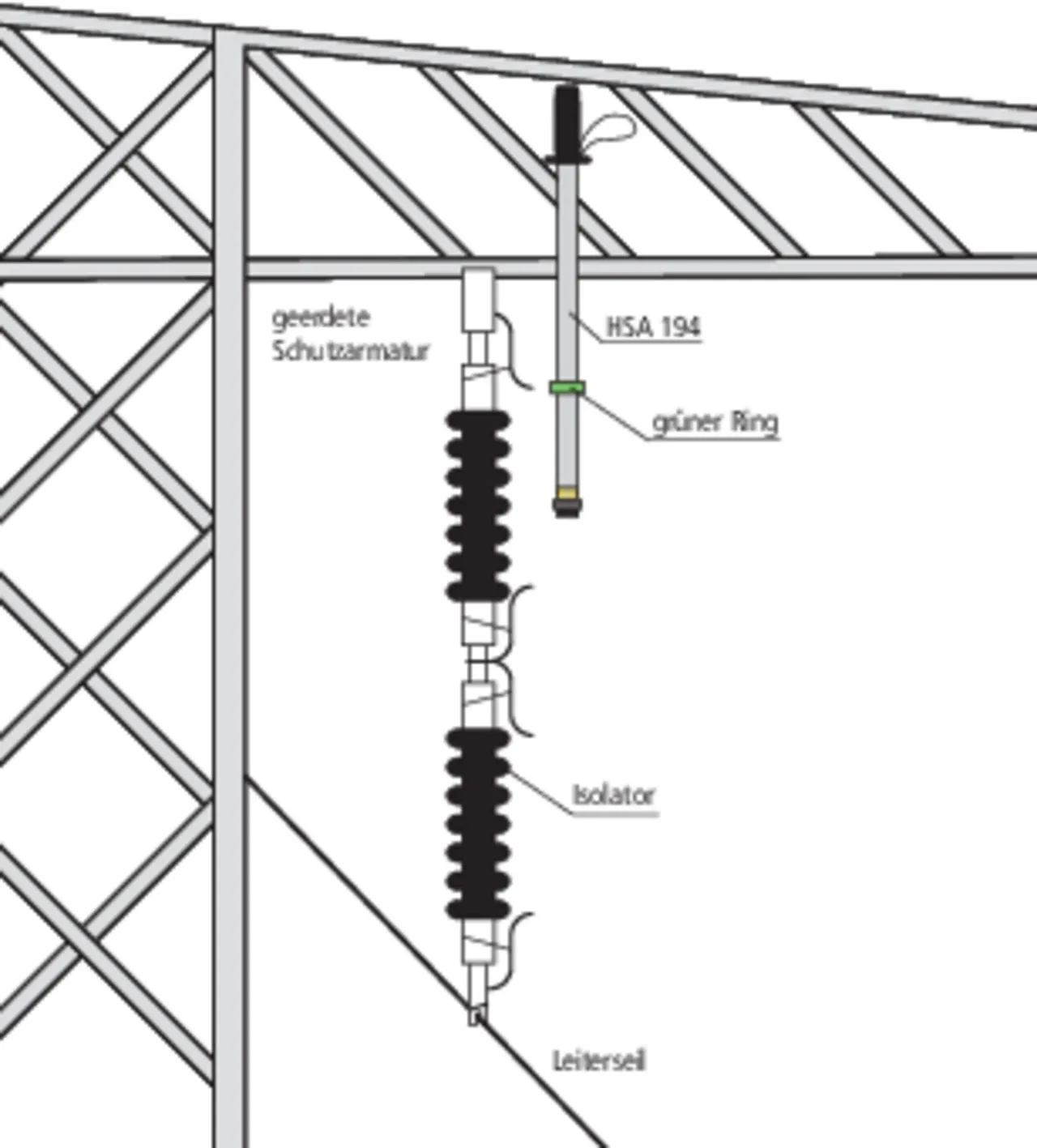

Bild 2: Anwendungsbeispiel Masttraverse mit Schalterstellung „110 ... 420 kV“

Nennspannungsbereich 110 ... 420 kV

Mit Steckkupplung als Abschlussteil zum Verlängern der Handhabe.

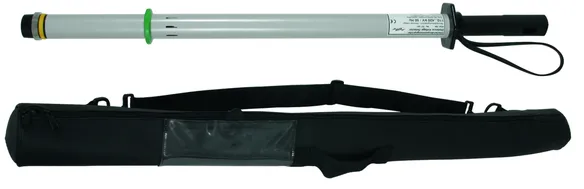

Aufbewahrungstasche im Lieferumfang enthalten.

2 Products

Part No. 767541 HSA194 110 420 STK

GTIN 4013364115712, Customs tariff No. (EU): 90303370, Gross weight: 1.70 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Certificates

Technical data

Nennspannungsbereich (U_N )	110 ... 420 kV
Frequenz	50 Hz

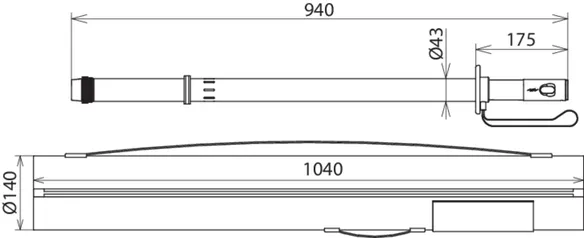

Gesamtlänge (l_G )	940 mm
Isolierstrecke (l_I )	540 mm
Aufstiegskontrolle	Nein

Nennspannungsbereich (U_N )	110 ... 420 kV
Spannungsart	AC
Frequenz	50 Hz
Gesamtlänge (l_G )	940 mm
Isolierstrecke (l_I )	540 mm
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Aufstiegskontrolle	Nein

Product 767541 was added to Notepad.

Go to Notepad

Product 767541 was added to the cart.

Go to Web-Shop

Part No. 767542 HSA194 110 420 16.7

GTIN 4013364086616, Customs tariff No. (EU): 90303370, Gross weight: 5.85 kg, PU: 1.00 Stk.

Predecessor

Images

Open PDF

Additional information

Certificates

Technical data

Nennspannungsbereich (U_N )	110 ... 420 kV
Frequenz	16,7 Hz
Gesamtlänge (l_G )	940 mm
Isolierstrecke (l_I )	540 mm
DB Zeichnungs-Nr.	3 Ekgw 02.54
Aufstiegskontrolle	Nein

Nennspannungsbereich (U_N )	110 ... 420 kV
Spannungsart	AC
Frequenz	16,7 Hz
Gesamtlänge (l_G )	940 mm
Isolierstrecke (l_I )	540 mm
DB Zeichnungs-Nr.	3 Ekgw 02.54
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Aufstiegskontrolle	Nein

Product 767542 was added to Notepad.

Go to Notepad

Product 767542 was added to the cart.

Go to Web-Shop

Nennspannungsbereich 110 ... 420 kV, mit Aufstiegskontrolle

Mit Steckkupplung als Abschlussteil zum Verlängern der Handhabe.
Aufbewahrungstasche im Lieferumfang enthalten.

1 Product

Part No. 767539 HSA 194 110 420 SN7737

GTIN 4013364306769, Customs tariff No. (EU): 90303370, Gross weight: 1.82 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Nennspannungsbereich (U_N )	110 ... 420 kV
Frequenz	50 Hz
Gesamtlänge (l_G )	940 mm
Isolierstrecke (l_I )	540 mm
Aufstiegskontrolle	Ja

Nennspannungsbereich (U_N )	110 ... 420 kV
Spannungsart	AC
Frequenz	50 Hz
Gesamtlänge (l_G )	940 mm
Isolierstrecke (l_I )	540 mm
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Aufstiegskontrolle	Ja
