Schirmanschluss auf Ankerschiene

  • Blitzstoßstromgeprüft bis 10 kA (10/350 µs)
  • Korrosionsbeständiges NIRO-Material
  • Dauerhafte Schirmverbindung durch Federelement

Details

Anwendung Ankerschiene
lorem ipsum

Schirmanschlussklemmen

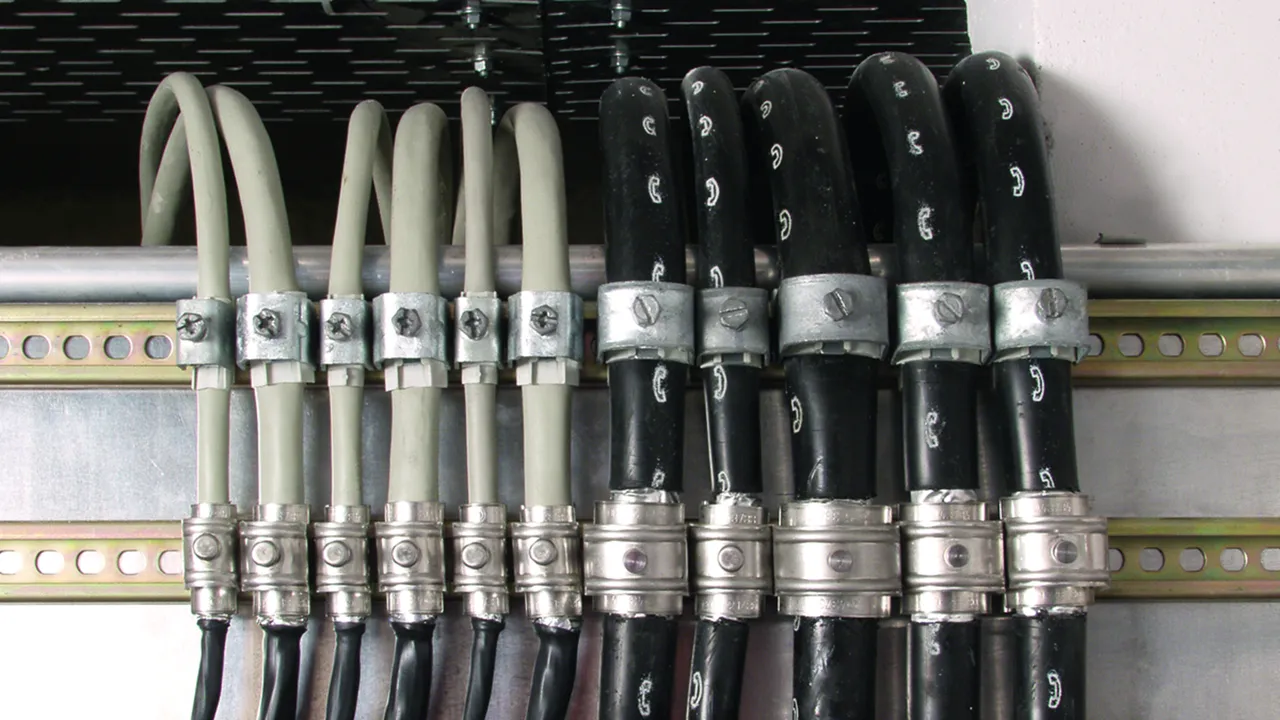

Schirmanschlussklemmen zur Erdung von Kabelschirmen auf Ankerschiene. Geeignet zum Blitzschutz-Potentialausgleich. Der nachträgliche Einsatz ohne Unterbrechen des Leiterschirmes ist möglich – werkzeuglose Montage.

6 Products

Part No. 308403 SAK 10 AS V4A

GTIN 4013364070509, Customs tariff No. (EU): 85369010, Gross weight: 26.00 g, PU: 10.00 Stk.

Images

Additional information

Schirmanschluss auf Ankerschiene SAK 10 AS V4A
Schirm-Anschlussklemme
für Leiter Rd 5-10 mm,
zur Erdung von Kabelschirmen
auf Ankerschienen

Fabrikat: DEHN
Typ: SAK 10 AS V4A
Art.-Nr.: 308403
oder gleichwertig.



Technical data

Blitzstoßstromtragfähigkeit (10/350 µs) 10 kA
Klemmbereich Rd 5-10 mm
Werkstoff NIRO
Montage auf Ankerschiene
Abmessungen (b x l x h) 16 x 40 x 48 mm

Product 308403 was added to Notepad.

Go to Notepad

Product 308403 was added to the cart.

Go to Web-Shop

Part No. 308404 SAK 14 AS V4A

GTIN 4013364070516, Customs tariff No. (EU): 85369010, Gross weight: 31.70 g, PU: 10.00 Stk.

Images

Additional information

Schirmanschluss auf Ankerschiene SAK 14 AS V4A
Schirm-Anschlussklemme
für Leiter Rd 5-10 mm,
zur Erdung von Kabelschirmen
auf Ankerschienen

Fabrikat: DEHN
Typ: SAK 14 AS V4A
Art.-Nr.: 308404
oder gleichwertig.



Technical data

Blitzstoßstromtragfähigkeit (10/350 µs) 10 kA
Klemmbereich Rd 8-14 mm
Werkstoff NIRO
Montage auf Ankerschiene
Abmessungen (b x l x h) 19,5 x 40 x 50 mm

Product 308404 was added to Notepad.

Go to Notepad

Product 308404 was added to the cart.

Go to Web-Shop

Part No. 308405 SAK 18 AS V4A

GTIN 4013364070523, Customs tariff No. (EU): 85369010, Gross weight: 37.40 g, PU: 10.00 Stk.

Images

Additional information

Schirmanschluss auf Ankerschiene SAK 18 AS V4A
Schirm-Anschlussklemme
für Leiter Rd 13-18 mm,
zur Erdung von Kabelschirmen
auf Ankerschienen

Fabrikat: DEHN
Typ: SAK 18 AS V4A
Art.-Nr.: 308405
oder gleichwertig.



Technical data

Blitzstoßstromtragfähigkeit (10/350 µs) 10 kA
Klemmbereich Rd 13-18 mm
Werkstoff NIRO
Montage auf Ankerschiene
Abmessungen (b x l x h) 24 x 40 x 56 mm

Product 308405 was added to Notepad.

Go to Notepad

Product 308405 was added to the cart.

Go to Web-Shop

Part No. 308406 SAK 21 AS V4A

GTIN 4013364070530, Customs tariff No. (EU): 85369010, Gross weight: 48.80 g, PU: 10.00 Stk.

Images

Additional information

Schirmanschluss auf Ankerschiene SAK 21 AS V4A
Schirm-Anschlussklemme
für Leiter Rd 17-21 mm,
zur Erdung von Kabelschirmen
auf Ankerschienen

Fabrikat: DEHN
Typ: SAK 21 AS V4A
Art.-Nr.: 308406
oder gleichwertig.



Technical data

Blitzstoßstromtragfähigkeit (10/350 µs) 10 kA
Klemmbereich Rd 17-21 mm
Werkstoff NIRO
Montage auf Ankerschiene
Abmessungen (b x l x h) 29 x 40 x 59 mm

Product 308406 was added to Notepad.

Go to Notepad

Product 308406 was added to the cart.

Go to Web-Shop

Part No. 308407 SAK 26 AS V4A

GTIN 4013364070547, Customs tariff No. (EU): 85369010, Gross weight: 60.40 g, PU: 10.00 Stk.

Images

Additional information

Schirmanschluss auf Ankerschiene SAK 26 AS V4A
Schirm-Anschlussklemme
für Leiter Rd 19-26 mm,
zur Erdung von Kabelschirmen
auf Ankerschienen

Fabrikat: DEHN
Typ: SAK 26 AS V4A
Art.-Nr.: 308407
oder gleichwertig.



Technical data

Blitzstoßstromtragfähigkeit (10/350 µs) 10 kA
Klemmbereich Rd 19-26 mm
Werkstoff NIRO
Montage auf Ankerschiene
Abmessungen (b x l x h) 36,5 x 40 x 74 mm

Product 308407 was added to Notepad.

Go to Notepad

Product 308407 was added to the cart.

Go to Web-Shop

Part No. 308408 SAK 33 AS V4A

GTIN 4013364070554, Customs tariff No. (EU): 85369010, Gross weight: 72.90 g, PU: 10.00 Stk.

Images

Additional information

Schirmanschluss auf Ankerschiene SAK 33 AS V4A
Schirm-Anschlussklemme
für Leiter Rd 25-33 mm,
zur Erdung von Kabelschirmen
auf Ankerschienen

Fabrikat: DEHN
Typ: SAK 33 AS V4A
Art.-Nr.: 308408
oder gleichwertig.



Technical data

Blitzstoßstromtragfähigkeit (10/350 µs) 10 kA
Klemmbereich Rd 25-33 mm
Werkstoff NIRO
Montage auf Ankerschiene
Abmessungen (b x l x h) 45 x 40 x 82 mm

Product 308408 was added to Notepad.

Go to Notepad

Product 308408 was added to the cart.

Go to Web-Shop

Ankerschiene

Tragschiene zur Erdung und Befestigung der Schirmanschlussklemmen.

1 Product

Part No. 308421 AS SAK 1000 V2A

GTIN 4013364070561, Customs tariff No. (EU): 72224090, Gross weight: 974.00 g, PU: 10.00 Stk.

Images

Additional information

Ankerschiene AS SAK 1000 V2A
Ankerschiene
f. Schirm-Anschlussklemmen
L 1000mm NIRO

Fabrikat: DEHN
Typ: AS SAK 1000 V2A
Art.-Nr.: 308421
oder gleichwertig.



Technical data

Werkstoff NIRO
Abmessungen (b x l x h) 29 x 1000 x 15 mm

Product 308421 was added to Notepad.

Go to Notepad

Product 308421 was added to the cart.

Go to Web-Shop

Isolierter Schienenträger

Schienenhalter für isolierte Befestigung der Ankerschiene AS SAK 1000 V2A, mit Gewindebuchse M4.

1 Product

Part No. 308425 ST AS SAK K

GTIN 4013364058798, Customs tariff No. (EU): 39269097, Gross weight: 19.30 g, PU: 10.00 Stk.

Images

Additional information

Schienenhalter für isolierte Befestigung der Ankerschiene ST AS SAK K
Schienenträger
zur isolierten Befestigung
der Ankerschienen

Fabrikat: DEHN
Typ: ST AS SAK K
Art.-Nr.: 308425
oder gleichwertig.



Technical data

Werkstoff Kunststoff

Product 308425 was added to Notepad.

Go to Notepad

Product 308425 was added to the cart.

Go to Web-Shop

Anschlussklemme

Zum Anschluss von Potentialausgleichsleitungen an Ankerschiene AS SAK 1000 V2A.

1 Product

Part No. 308411 AK 16 AS SAK MS

GTIN 4013364070578, Customs tariff No. (EU): 85369010, Gross weight: 55.60 g, PU: 5.00 Stk.

Images

Additional information

Anschlussklemme AK 16 AS SAK MS
Anschlussklemme
16mm² für Ankerschiene

Fabrikat: DEHN
Typ: AK 16 AS SAK MS
Art.-Nr.: 308411
oder gleichwertig.



Technical data

Anschlussquerschnitt eindrähtig 16 mm2
Montage auf Ankerschiene

Product 308411 was added to Notepad.

Go to Notepad

Product 308411 was added to the cart.

Go to Web-Shop
