DEHNbloc Maxi S

  • Blitzstrom-Ableiter auf Funkenstreckenbasis mit integrierter, blitzstromtragfähiger Ableitervorsicherung in kompakter Gehäusebauform

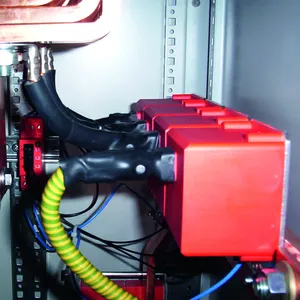

  • Direktmontage auf PEN- / N-Schiene
  • Tiefer Schutzpegel UP ≤ 2,5 kV (beinhaltet 80 cm Anschlussleitung)
  • Ohne zusätzliche Leitungslänge auf Überspannungs-Schutzgerät DEHNguard direkt koordiniert
  • Kurzschlussfestigkeit von 100 kAeff (220 kApeak)
  • Hohe Folgestromlöschfähigkeit und Folgestrombegrenzung durch RADAX-Flow-Technologie
  • Hohes Blitzstrom-Ableitvermögen
  • Mit Lichtwellenleiter-Schnittstelle zur Ableiterüberwachung

Details

lorem ipsum
lorem ipsum

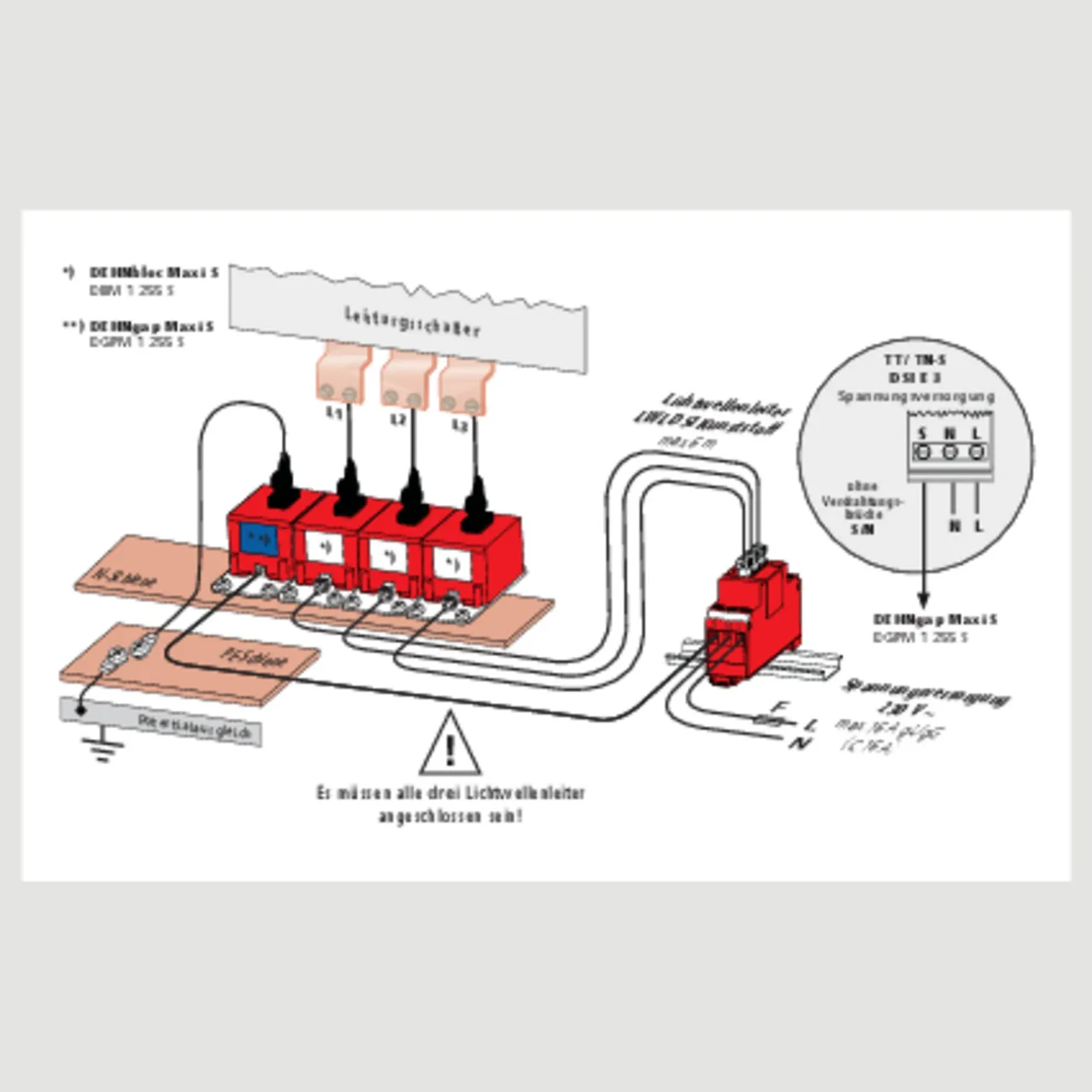

3+1-Anwendung im TT- / TN-S-System
lorem ipsum

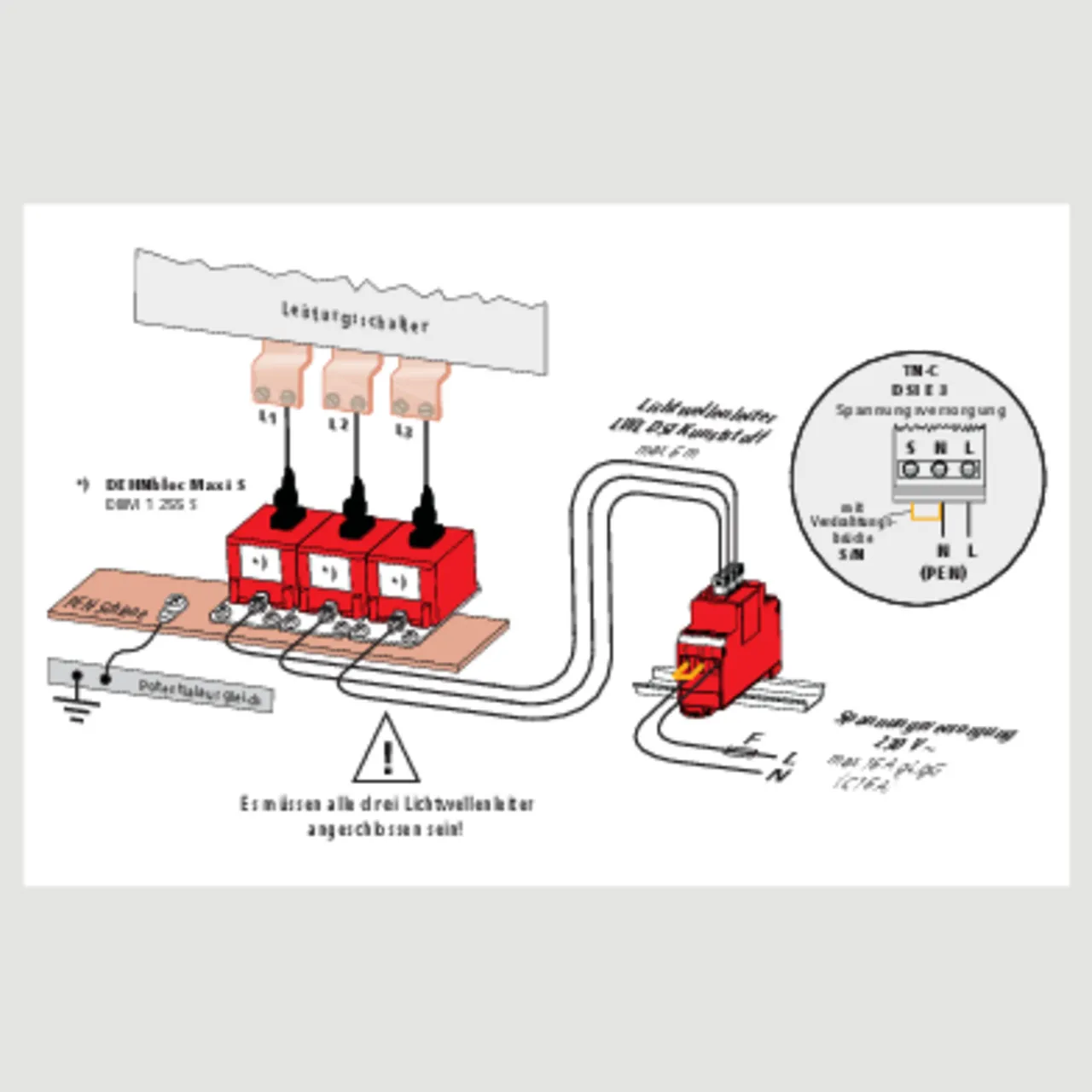

3-0-Anwendung im TN-C-System
lorem ipsum

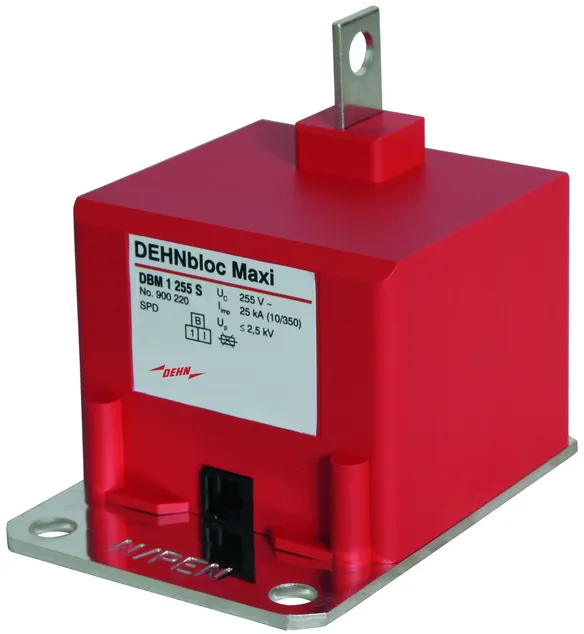

DEHNbloc Maxi 1 255 S

Koordinierter, einpoliger Blitzstrom-Ableiter mit integrierter Ableitervorsicherung zum Einsatz in 230 / 400 V-Systemen für die Sammelschiene.

1 Product

Part No. 900220 DBM 1 255 S

GTIN 4013364106734, Customs tariff No. (EU): 85363090, Gross weight: 730.70 g, PU: 1.00 Stk.

Images

Additional information

Koordinierter Blitzstrom-Ableiter DEHNbloc Maxi 1 255 S
1-poliger, koordinierter Blitzstrom-Ableiter mit
integrierter Ableitervorsicherung für industrielle
Sammelschienensysteme Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 2,5 kV (beinhaltet 80 cm Anschlussleitung)
Blitzstoßstrom (10/350): 25 kA
Folgestromlöschfähigkeit: 50 kAeff
Bemessungsausschaltvermögen des internen
Back-Up Schutzes: bis 100 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie
Montage auf PEN / N Sammelschiene min. 25 mm2

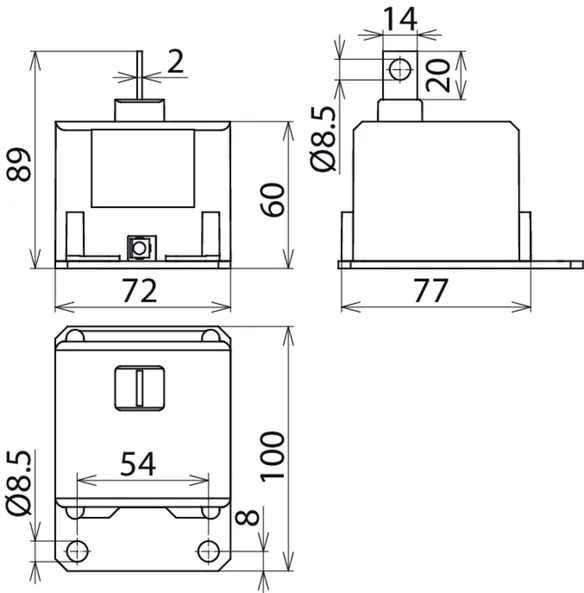

Einbaumaße (B x H x T): (72 x 89 x 100) mm
Schutzart: IP 5X

Fabrikat: DEHN
Typ: DBM 1 255 S
Art.-Nr.: 900220
oder gleichwertig.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 / Class I
Höchste Dauerspannung AC (UC ) 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (Iimp ) 25 kA
Schutzpegel (UP ) ≤ 2,5 kV (beinhaltet 80 cm Anschlussleitung)
Max. netzseitiger Überstromschutz nicht notwendig
Betriebsanzeige mittels LWL über DSI E 3
